節能又環保 2015寶馬新技術面市

     1插電式混合動力2系旅行車,2015年6月29日-7月4日，寶馬在位于法國南部的米拉馬斯試車場舉辦了“BMW Group 2015創新日活動”，并首次對外展示了其面向未來的新能源驅動技術。其中部分內容已經在之前的新聞中和大家公開，但更多的項目細節受制于主辦方的保密需求，直到今天才得以和大家分享。



　　在此次活動中，早先搭載在寶馬i系列車型中的BMW eDrive科技這一回充分展現了其高度的靈活性，一臺采用插電式混合動力驅動的2系A(chǔ)ctive Tourer將在不久的將來上市銷售；直接水噴射系統提高了內燃機在高功率下的效率，同時也能夠有效降低行駛時的油耗和排放；氫燃料電池驅動則是BMW eDrive電力驅動科技的新產品，也是寶馬和豐田合作的結晶，活動上寶馬不僅發布了這套動力科技的主要組件，還向大家首次展示了已經搭載該技術的基于5GT車型打造的原型車。

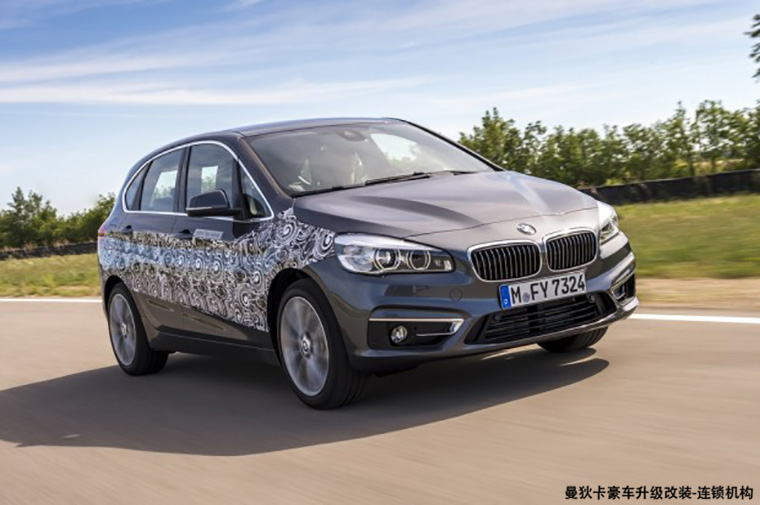

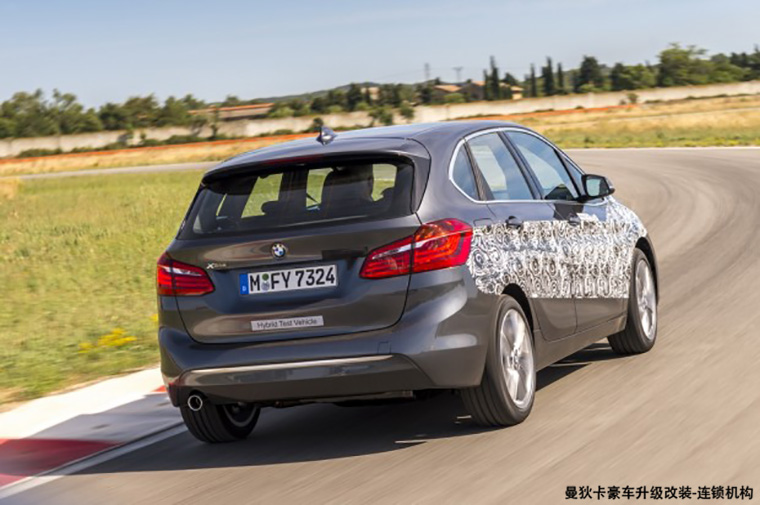

首款搭載BMW eDrive科技的前驅車型：2系A(chǔ)ctive Tourer eDrive



　　眾所周知，此前在售的寶馬i3和i8已經采用了插電式混合動力這種驅動形式，但是昂貴的原創車型設計費用以及材料成本導致i3和i8兩款車型的價格在同級別中并沒有優勢。好在這一切很快就會得到解決，寶馬即將把這套插電式混合動力系統更加靈活的應用到現有的量產車上。此次BMW Group 2015創新日上就以2系A(chǔ)ctive Tourer為原型車首次展示了前橫置內燃機、高壓發電機以及充當后橋的電動機這種組合方式。

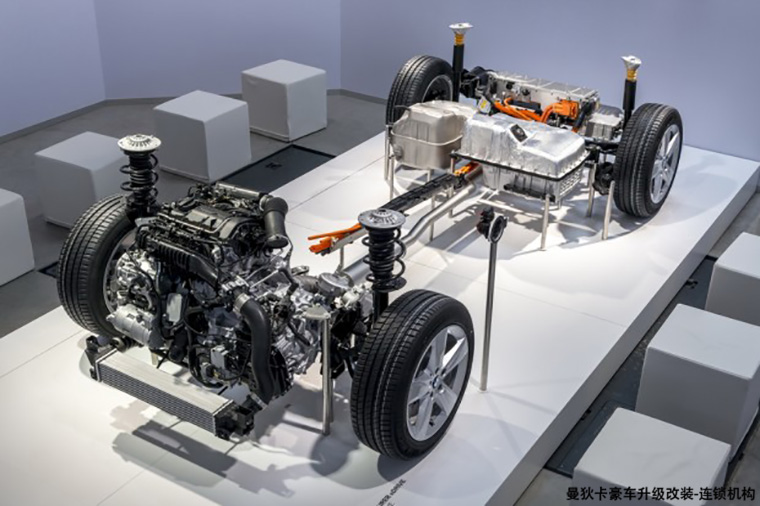

1/動力系統結構與參數


　　繼之前寶馬3系（并未引進）和5系插電式混合動力車的四缸汽油發動機之后，此次2系A(chǔ)ctive Tourer eDrive車型則是eDrive系統在首個前橫置前驅平臺上的應用。展車保留了普通汽油版2系A(chǔ)ctive Tourer的1.5L三缸汽油發動機，該發動機的最大功率為136馬力（100千瓦），最大扭矩220牛·米，并通過6速Steptronic變速箱來傳遞動力，這與現有的2系A(chǔ)ctive Tourer車型完全一致。而不同的是，展示車在前軸的位置上還安置了一組輔助高壓發電機，在車輛剛起步時可以為內燃機短時間的提供15千瓦的輔助功率和150牛·米的扭矩。

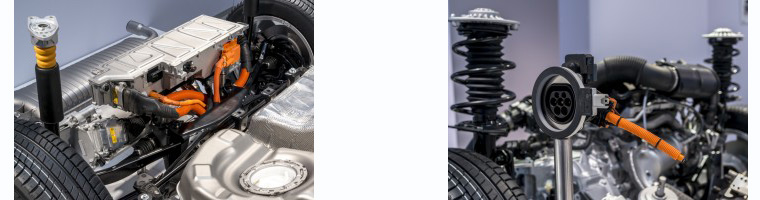

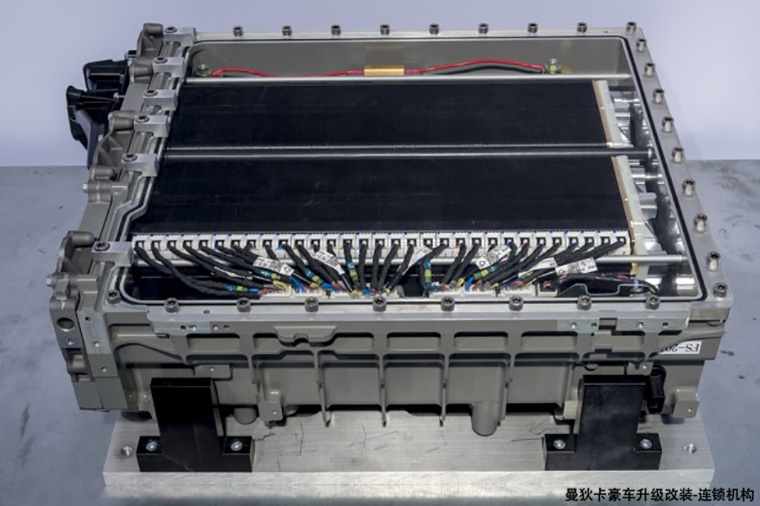

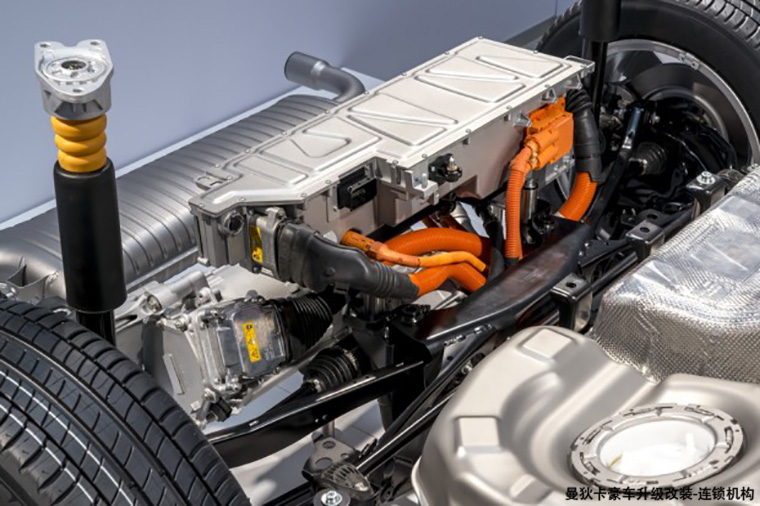

　 車輛的蓄電池、電動機、雙速變速箱和一些其他的電子裝備則位于后軸上，日常行駛時，輔助高壓發動機可以為蓄電池充電，其中蓄電池的容量會有5.8kWh和7.7kWh兩種規格，同時后輪的電動機還可提供額外的88馬力（65千瓦）功率以及165牛·米的峰值扭矩。如此一來，2系A(chǔ)ctive Tourer eDrive車型的最大總輸出功率達到了220馬力（165千瓦），最大總輸出扭矩更是高達385牛·米，官方標稱的0-100km/h極速成績僅為6.5秒，并且在歐盟標準的排放測試中，其平均百公里油耗僅為2L，相應的二氧化碳排放量不到50g/km。

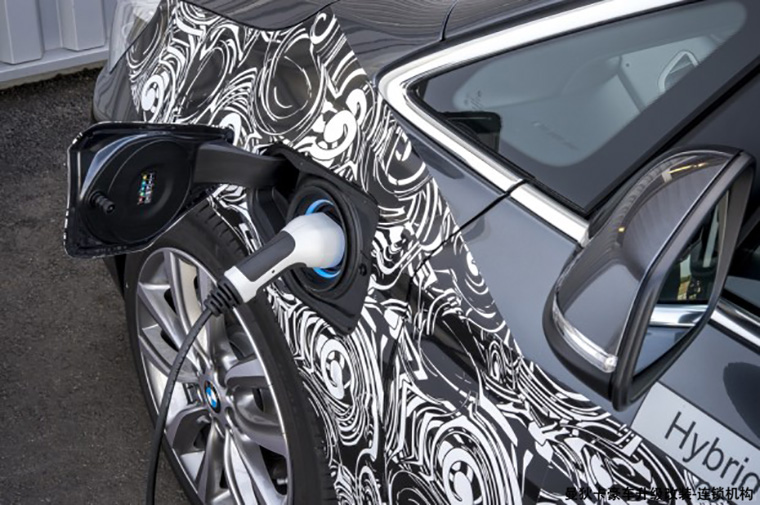

2/如何充電，要充多久才能夠充滿？



　　除了之前我們說到的在“Save Battery”模式中車輛會自動把電充到50%之外，如果您將變速箱長時間的掛入S擋以激活內燃機和電動機，此時整套系統會立刻進入最大功率輸出狀態，同時電池的電量最高能夠被充到80%左右。







　　而在回到家中之后，如果您購買過BMW Wallbox掛壁式充電器，那么2系A(chǔ)ctive Tourer eDrive車型最快可以在2.15小時內將蓄電池充滿；而即使采用常規的家庭式電源插座，車輛也可以在3.15小時內將蓄電池充滿，其效率還是非常之高的。



　　目前2系A(chǔ)ctive Tourer eDrive純電動的行駛里程被固定在38公里左右，總續航里程為580公里。官方并沒有公布38公里這個數值這是7.7kWh電池組還是5.8kWh電池組所對應的純電行駛里程，但是由于該車型目前還處于試驗階段，因此38公里這個數據尚不是最終確定值，活動現場我們也與負責寶馬2系A(chǔ)ctive Tourer eDrive車型的工程師交換了想法，并且給予了中國市場插電式混合動力車型純電動行駛里程50-70公里最為實用的觀點，對方表示會在下一步的產品優化中給予考量。



 降低油耗提升功率的有效手段：進氣噴水冷卻系統

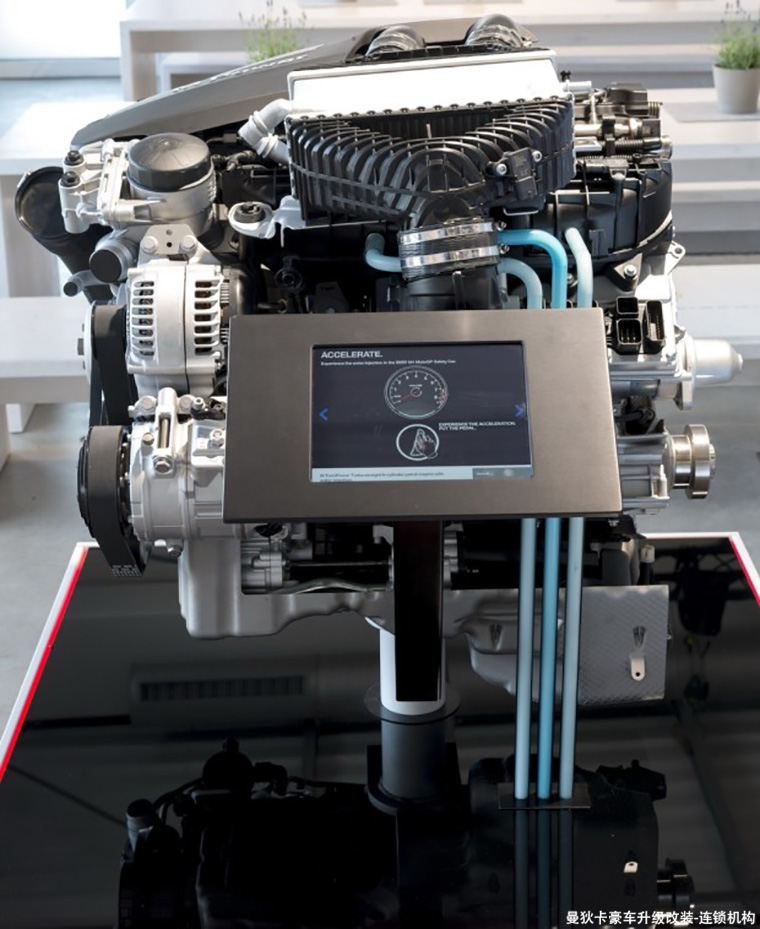

　　用于渦輪增壓發動機的進氣噴水冷卻系統是此次寶馬2015創新日上發布的另一項重要技術。該系統可以通過將經過精確計算的水噴入發動機的進氣歧管和燃燒室中來達到冷卻的效果。尤其是在發動機的負荷較高的時候，實測數據表示該系統可以有效的提升輸出功率和扭矩，并且減少油耗、優化二氧化碳排放量。

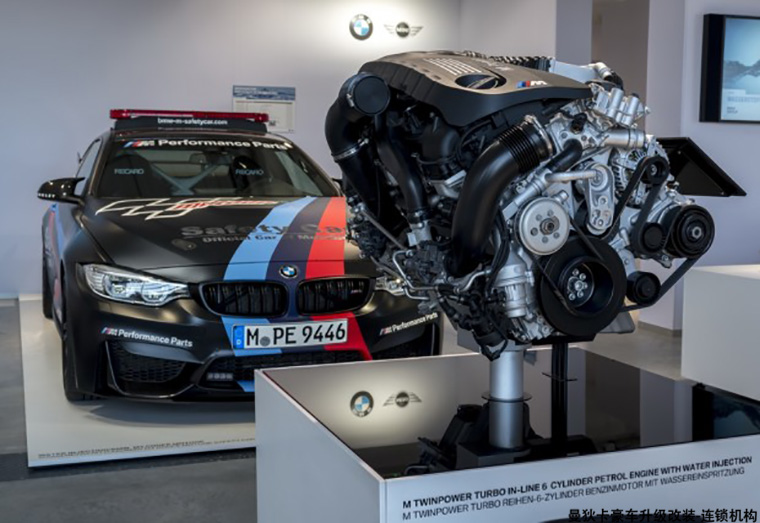

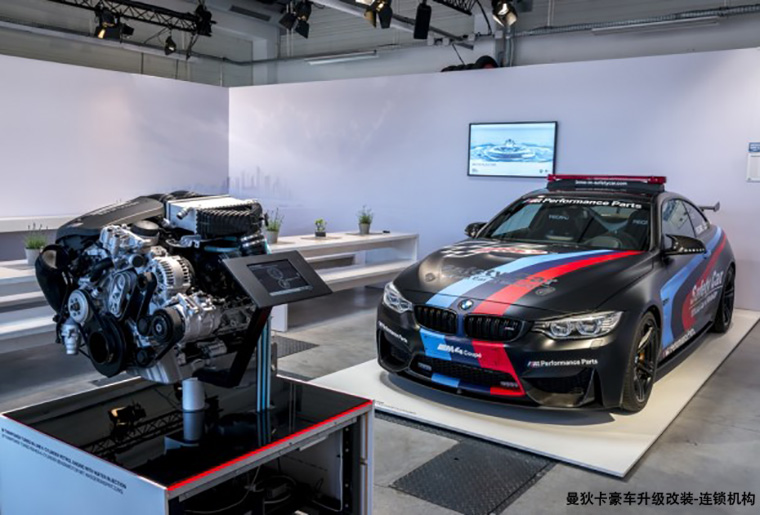

『寶馬M4 MotoGP安全車是寶馬首款采用水噴射裝置的車型』



　 　首款使用BMW水噴射裝置的車型是寶馬今年為MotoGP賽事提供的M4安全車，這款車搭載了一臺帶有M TwinPower Turbo技術和高轉速方案的直列六缸發動機，最大輸出功率為431馬力（317kW），最大扭矩為550牛·米，而綜合油耗卻僅有8.3-8.8L/100km，綜合二氧化碳排放量?jī)H有194-204g/km。而在本屆2015寶馬創新日上，這項技術的準量產版本通過搭載三缸汽油發動機的寶馬1系原型車首次亮相。



1/進氣噴水冷卻系統的工作原理



　　和我們過去在一些改裝產品上見到過的水噴射系統一樣，其工作原理同樣是將水以極細的水霧形式噴射進入進氣歧管，然后利用蒸發吸熱原理來吸收周圍的熱量，從而將發動機中國的燃燒溫度降低約25℃。但不同的是，寶馬不僅僅將水霧噴入進氣歧管，同時還將水霧直接噴入燃燒室，從而更加有效的為發動機進行降溫。

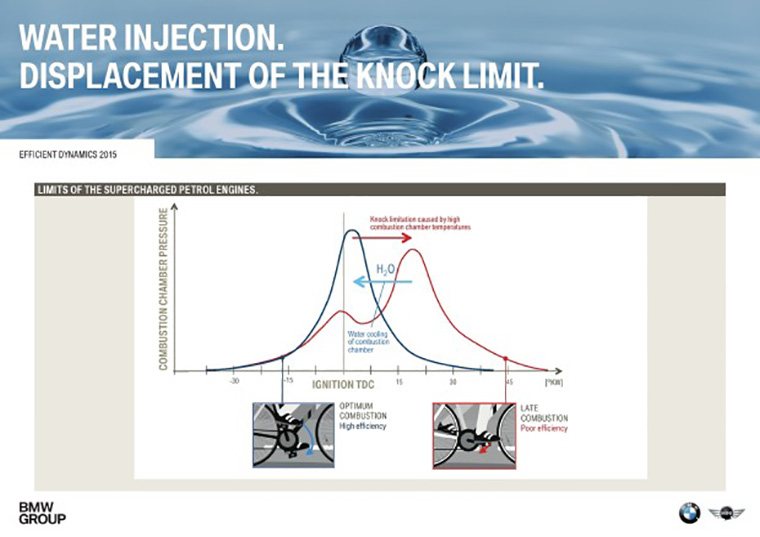

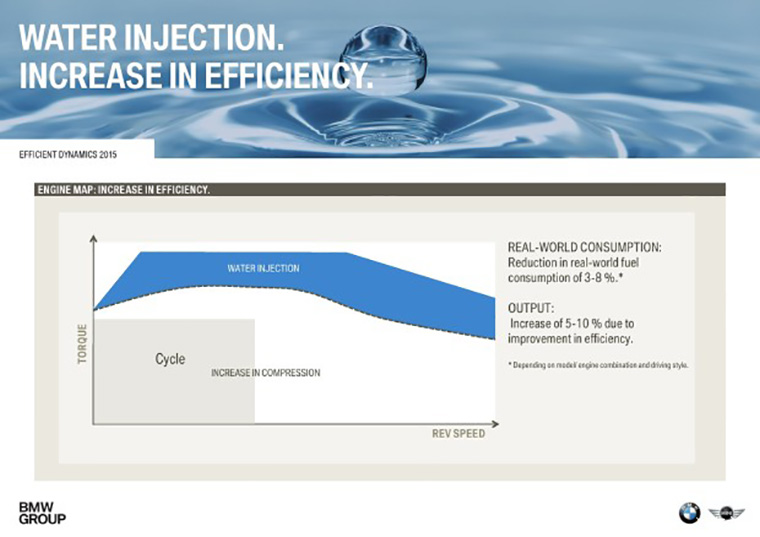

　　對用戶來說，這套系統并不會降低日常駕駛的樂趣，反而因?yàn)槟軌蛴行У慕档桶l(fā)動機在高負荷時的熱量，所以使發動機的抗爆震能力大幅提升，從而進一步將發動機的壓縮比由原先的9.5提升至11，輸出功率最多提升10%，而油耗則最多可降低8%。

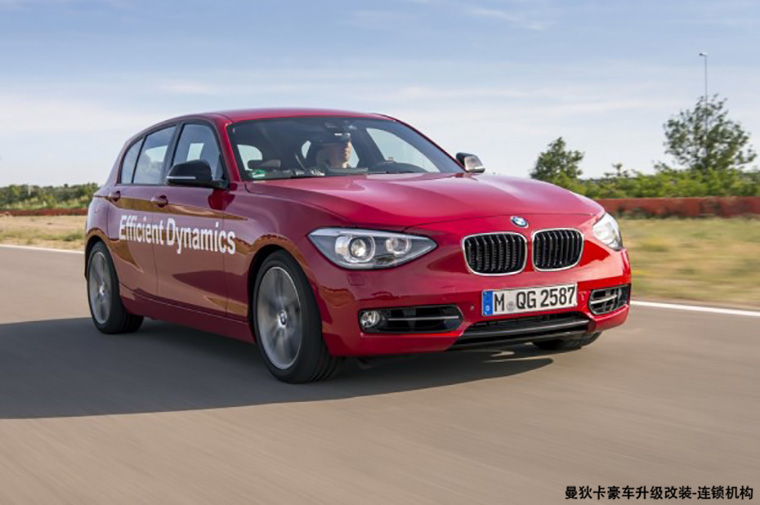

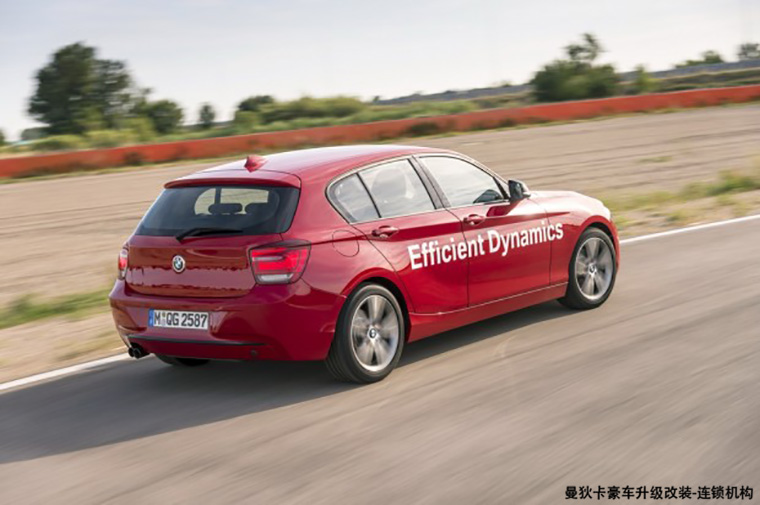

『水噴射技術的量產化應用在一臺搭載三缸發動機的1系原型車上實現』









　　而對車輛來說，由于熱負荷的降低，發動機的活塞、閥門、催化器和渦輪增壓器的使用壽命都會大大加強，燃油兼容性也會更好，即便是使用部分國家的95號汽油也可以達到原先在德國設計時的最佳功率輸出，而不用專門為個別地區的燃油品質問題而降低發動機的輸出功率。



2/兩種不同的噴射方式是共同運行的嗎？



　　之前我們說到了寶馬的這套水噴射系統分為進氣歧管噴射和燃燒室直接噴射兩種，但這兩種噴射并不一定是同時進行的。在發動機轉速較低時（并非車速較低時），系統會主要以進氣歧管噴射為主，此時若時采用燃燒室直接噴射的話，根據工程師的描述，可能會導致燃燒不充分現象發生，反而提高二氧化碳的排放。





　　而當發動機負荷較高時，系統就會自動啟用進氣歧管和燃燒室雙噴射技術，原因是單靠進氣歧管噴射的話，由于進氣歧管到達燃燒室的距離較長，水霧在到達燃燒室之前就已經完全被蒸發，降溫的效率并不如人意，所以要采用燃燒室直接噴射。

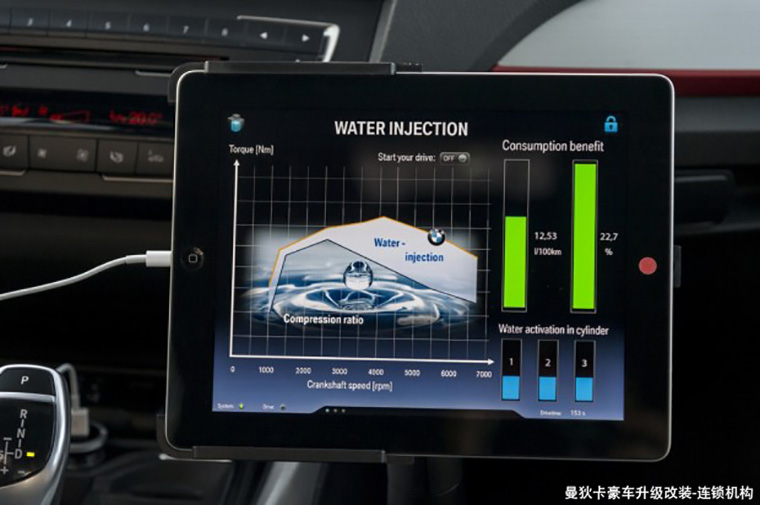

『只有發動機負荷較高時才會啟用雙噴射模式』



來自未來的氫燃料電池驅動技術■ 和豐田共同研發的成果：氫動力燃料電池技術



　　大概在30多年前，寶馬就已經開始了將氫氣作為能量載體的研究，2006年的時候品牌推出了首款量產的可用于日常駕駛的氫動力豪華轎車7系Hydrogen，限量100臺。不過在當時，氫燃料還是以液態的形式儲存于燃料罐中，并且V12雙燃料發動機直接燃燒氫燃料來獲取動力。而經過了超過15年對氫動力燃料電池的研究之后（氫氣并非再用于發動機直接燃燒，而是轉化成電能儲存在蓄電池中并驅動電動機），寶馬終于在這一技術領域中尋得了最佳的合作伙伴——豐田，并在其發展上起到了里程碑式的突破。

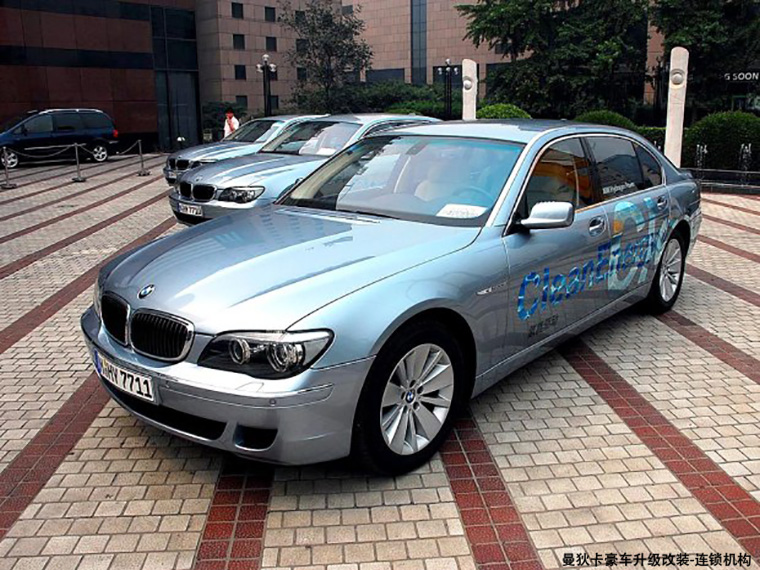

『寶馬2006年的時候就推出了氫動力的7系Hydrogen，限量100臺』

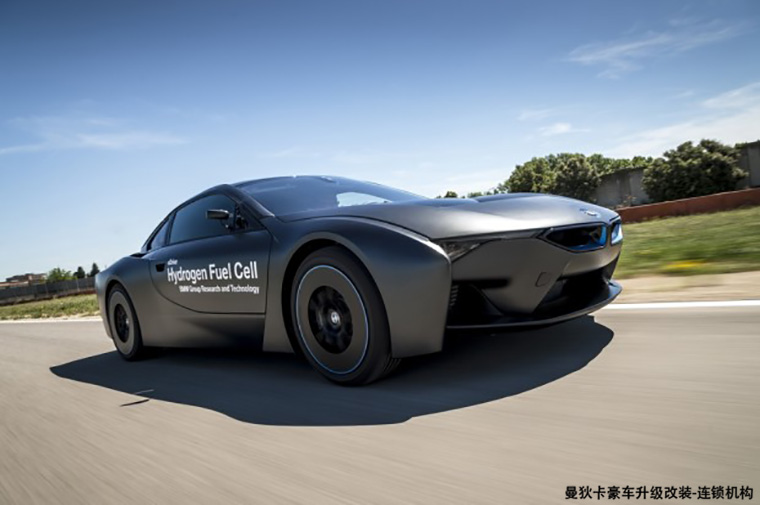

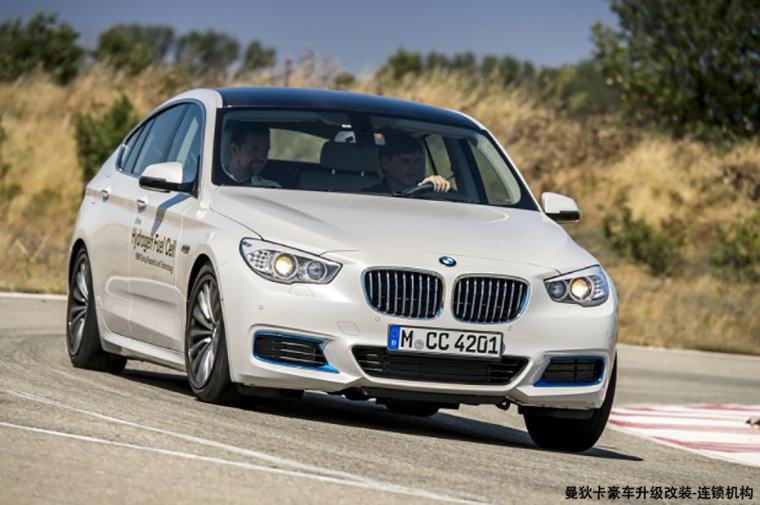

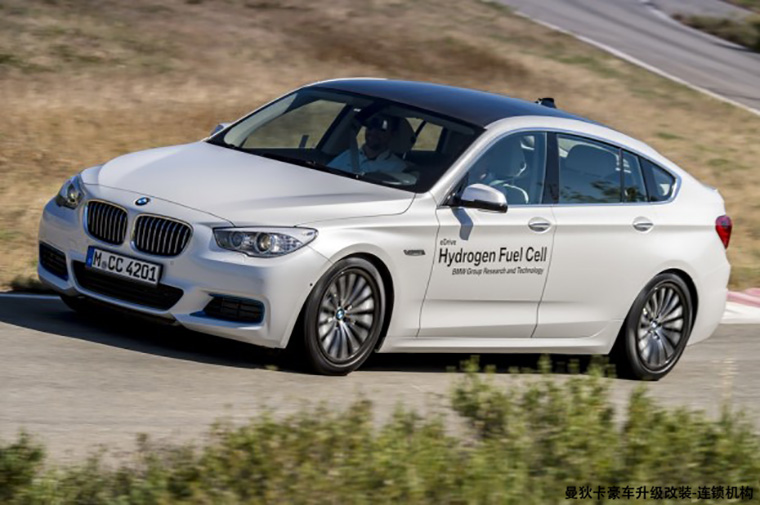

　  在此次寶馬2015創新日期間，寶馬首次展示了集團在氫動力燃料電池驅動領域的研發成果，其包括兩臺以5系Gran Turismo為藍本的原型車和一臺僅用作試驗的基于寶馬i8打造的超級跑車。有關后者，目前僅有的數據表明該車最大功率達到256馬力（188kW），其他數據一概不得而知，并且寶馬官方也證實了該車僅為i系列的試驗用車，不會量產。



1/什么是氫動力燃料電池車？



　　氫動力燃料電池電動車（Fuel Cell Electric Vehicle）簡稱為FCEV，這項技術是將儲氫罐中的氣態氫轉換為電流和水蒸氣，然后使用電流來驅動電動機，這也是它和過去直接將液態氫燃燒從而驅動車輛的氫動力汽車最大的不同。目前已經量產并上市的氫動力燃料電池電動車僅有豐田Mirai一款，但是考慮到品牌定位的差異，寶馬的氫動力燃料電池車產品會需要更多的研發時間以尋求獲取更好的產品品質。

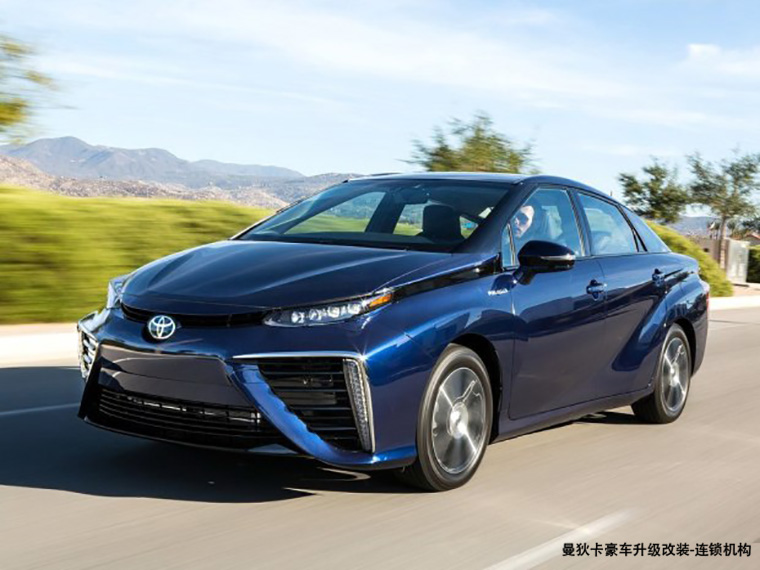

『豐田Mirai是目前唯一已經量產的氫動力燃料電池電動車』



　　2013年年初，寶馬集團和豐田汽車正式達成戰略合作關系，這一合作也正式為了FCEV驅動技術的研發而來。當初的合作目標是在2020年之前完成首批經過檢驗的組件，目前看來這一步的進度已即將完成。此外，成功推出FCEV量產車的前提條件老生常談，還是要在市場上推進氫動力基礎設施的建設，這也是寶馬集團和豐田汽車要在接下來共同制定行業技術標準來推動發展的重點方向。



2/寶馬的氫動力燃料電池技術包括哪些組成部分？工作原理？

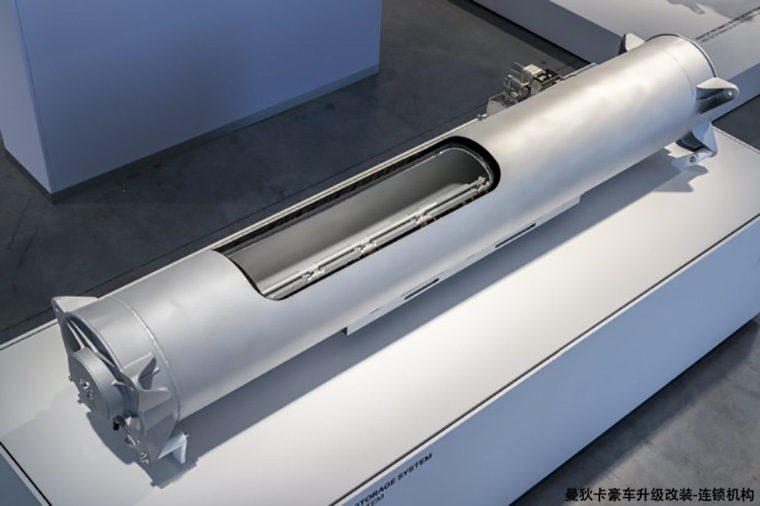

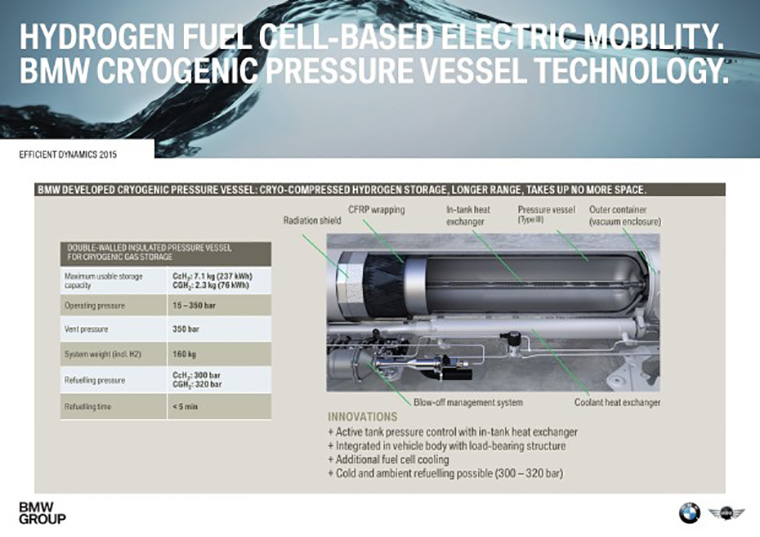

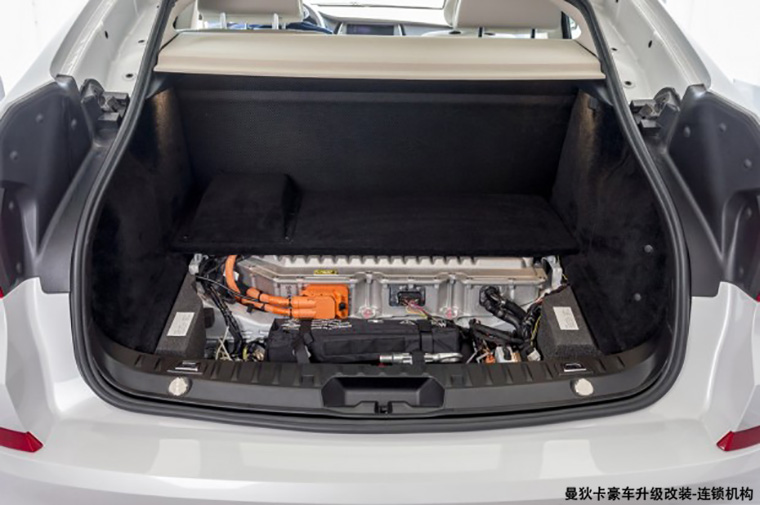

　　一臺功率為245馬力（180kW）的電動機、作為臨時存儲器的高功率電子轉換器以及高壓蓄電池，這些很容易理解。前軸和后軸之間的管型氫氣存儲器是整套系統的一大難點，活動上推出的兩臺基于5系Gran Turismo分別搭載了符合全球工業標準的基于CGH2 700bar壓力的儲氫罐以及寶馬自由專利的CCH2低溫350bar壓力存儲罐技術的儲氫罐，前者可以存儲710kg的氣態氫，而后者僅可以存儲350kg氣態氫。







　　據了解，寶馬的下一步會將FCEV產品全部換成基于CGH2 700bar壓力的儲氫罐。按照官方標稱的燃料消耗量計算，目前寶馬的FCEV產品氫燃料消耗量為1kg/100km，最大續航里程為710km。

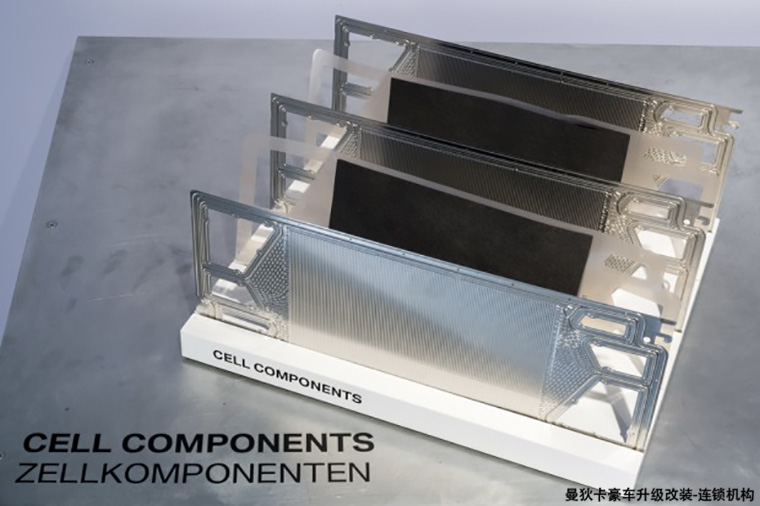

　　另一個技術難點則是燃料電池堆棧，其核心則是特殊的“電解質薄膜”。在FCEV產品中，氫燃料并不是利用燃燒來獲取能量的，而是利用氫氣跟氧氣在化學反應過程中的電荷轉移來形成電流的。用來拆分氫氣的“電解質薄膜”也是燃料電池研究領域金字塔頂端的技術壁壘。

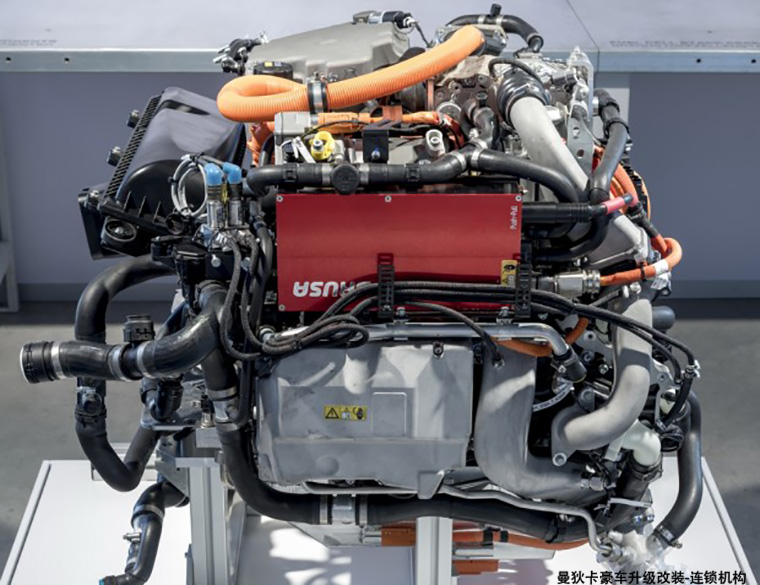

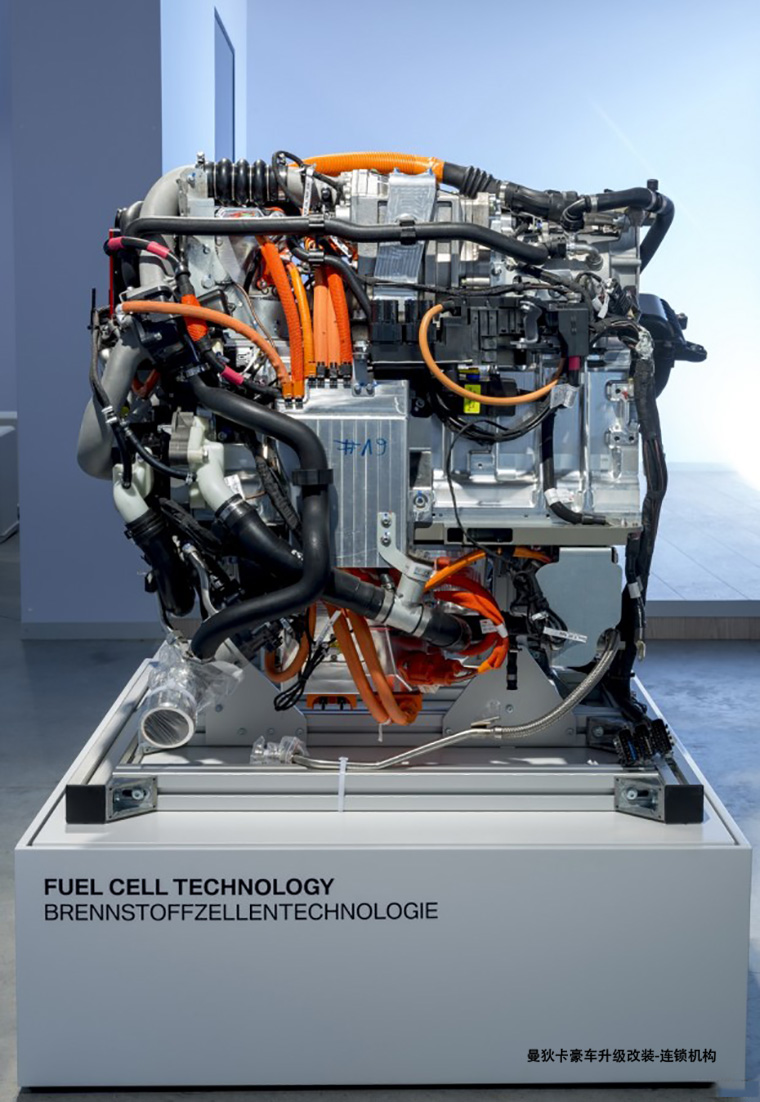

『燃料電池堆棧是最尖端的技術，寶馬與豐田合作后，豐田提供該組件』



　　由于氫分子的體積非常小，可以透過“電解質薄膜”的微小孔洞游離到對面去，在這個過程中，兩側的電極板會將氫氣拆分成帶正電的氫離子和電子，將氧氣拆分成帶負電的氧離子和電子，電子在電極板之間形成電流，兩個氫離子和一個氧離子結合成水，這就是反應的廢棄物，而這一整套運行的邏輯，就是發電的過程。









　　 寶馬FCEV的整套燃料電池堆棧每一個均由200-400片“電解質薄膜”組合而成，每片的儲電能力為0.52kWh，其總成正是由豐田生產，考慮到豐田僅在燃料電池堆棧技術上就經歷了十幾年的技術優化，其目前的產品已經比2008年推出的產品在發電效率上足足提升了2.2倍，達到全球頂尖水平，因此直接以合作形式采用豐田的產品無疑是明智的選擇。



　之前提到過此次推出的基于i8所打造的FCEV超跑車型，雖然作為實驗性產品并不會量產，但這也預示著寶馬氫燃料電池驅動未來同樣會作為一個單獨的組件來強化現有的車型，就和插電式混合動力系統一樣。從官方提供的信息來看，擁有這項技術的混合動力車型會帶有一組1000kWh的高壓蓄電池作為臨時存儲器，而在和傳統的插電式混合驅動方案相比，氫燃料電池驅動技術在體積上更占優勢，并且其零排放的續航里程可以更長，稱得上是最高效環保的混合動力解決方案。
